Dasar elektronika

MENGHITUNG NILAI TOTAL KAPASITOR DI PARAREL

MENGHITUNG NILAI TOTAL KAPASITOR DI PARAREL

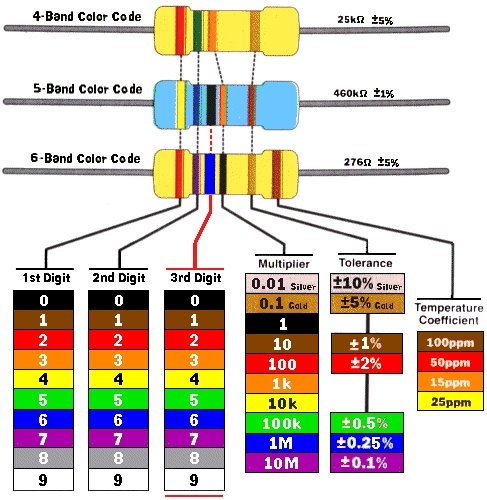

CARA MEMBACA RESISTOR

CARA MEMBACA RESISTOR

CARA MEMBACA NILAI RESISTOR

CARA MEMBACA NILAI RESISTOR

CARA MEMBACA NILAI RESISTOR

CARA MEMBACA NILAI RESISTOR

Tabel STANDART nilai-resistor YANG UMUM DIJUAL DIPASARAN /TOKO ELEKTRONIKA

STANDART nilai-resistor

SIMBOL TRIAC DAN SCR

SCR adalah diode terkendali yang artinya pada kondisi normal komponen ini bersifat tidak menghantarkan listrik ,scr dapat juga dibuat dengan merangkai transistor NPN DAN PNP seperti gambar diatas

TRIAC BTA40

TRIAC BTA40 adalah diode ac terkendali artinya TRIAC dapat digunakan menjadi switch atau saklar elektronik untuk semua komponen aatu alat listrik ac seperti DIMMER, MOTOR AC, LAMPU PIJAR DLL.

solar cell

KLIK GAMBAR LINK KE www.solarkita.blogspot.com

PRINSIP KERJA TRANSISTOR

PRINSIP KERJA TRANSISTOR.transistor NPN ATAU PNP berkerja dengan sangat sederhana yaitu seperti keran air .dan basis adalah pengaturnya makin besar disundut makin besar keluarannya.

TRAFO TRANSFORMATOR INVERTER TERBUAT DARI FERIT ATAU COBALT

TRAFO TRANSFORMATOR INVERTER TERBUAT DARI FERIT ATAU COBALT dan ferit hanya berkerja baik pada frekwensi 20 hingga 30 Khz .jangan pernah mencoba nya pada frekwensi rendah karena akan membakar lilitan dan catu daya.

SKEMA coverter SEDERHANA / volt step up

SKEMA CONVERTER SEDERHANA 12 VDC KE 300 VDC .yang sebenarnya terdiri dari inverter 12 vdc ke 220 vac yang disearahkan dengan mengunkan diode dan semua transistor memerlukan heatzink atau aluminium pendingin.transistor TIP 36 dapat diganti dengan tip 42.trafo yang digunakan adalah trafo inti besi dan bukan ferit karena inverter ini berkerja pada frekwensi rendah 50 hingga 60 Hz

SKEMA INVERTER SEDERHANA 12 VDC KE 220 VAC

SKEMA INVERTER SEDERHANA 12 VDC KE 220 VAC dan semua transistor memerlukan heatzink atau aluminium pendingin.transistor 2n3055 dapat diganti dengan tip 41.trafo yang digunakan adalah trafo inti besi dan bukan ferit karena inverter ini berkerja pada frekwensi rendah 50 hingga 60 Hz

aplifier audio sederhana tapi buagus

aplifier audio sederhana tapi buagus,transistor 3053 dapat diganti dengan tip 41 dan transistor 2095 dapat diganti dengan tip 42,sedangkan transistor pre amp atau yang tidak ada keterangannya dapat menggunakan 2sc 945 / c 945

OCL - OUTPUT CAPASITOR LESS AUDIO AMPLIFIER DENGAN CATU DAYA CT

OCL - OUTPUT CAPASITOR LESS AUDIO AMPLIFIER DENGAN CATU DAYA CT .Rangkaian power audio ini sangat baik .hal yang perlu diperhatikan adalah transistor 3055 dapat diganti dengan TIP C 41 ,huruf C berarti transistor mampu digunakan sampai voltase 100 volt

300,000 Volt Stun

300,000 Volt Stun

stun gun senjata setrum

stun gun senjata setrum yang menghasilkan tegangan 300 kv atau 300000 volt untuk melumpuhkan sesaat pelaku kejahatan

Pengatur tegangan dengan TRANSISTOR DAN DIODE ZENER

Pengatur tegangan dengan TRANSISTOR DAN DIODE ZENER

IC LM 78XX dan LM79xx

IC LM 78XX dan LM79xx. IC LM 78XX adalah ic regulator dengan output positif dan IC LM 79XX adalah ic regulator dengan output negative .tersedia dipasaran dengan kode lm 7805 ,7808,7812,7815 dan 78 18 dua digit dibelakang berati nilai output tegangan ic ini.harga jual eceran maksimal tahun 2009 ini rp 1500 per ic ,lebih dari itu anda tertipu

pengatur tegangan dengan IC 3 KAKI LM 78XX ATAU 79XX

pengatur tegangan dengan IC 3 KAKI LM 78XX ATAU 79XX

pengatur tegangan dengan IC LM 78XX

pengatur tegangan dengan IC LM 78XX

POWER SUPPLY CENTER TANPA TRAFO - BERBAHAYA

POWER SUPPLY CENTER TANPA TRAFO - BERBAHAYA

POWER SUPPLY CENTER TANPA TRAFO - BERBAHAYA

catu daya tanpa trafo ini dapat digunakan untuk alat listrik yang tidak memiliki kontak langsung pada tubuh manusia seperti lampu , voice aktivated switch ,speker amplifier bukan earphone

SAKLAR / SWITCH DIHIDUPKAN OLEH SUARA

Rangkaian voice aktivated switch rangkaian ini berkerja dengan sangat baik .namun pemilihan komponen sangat penting .mic 1 adlah mic condenser seharga rp 1000 dan transistor BD 140 dapat diganti dengan TIP 42 yang juga PNP

Rangkaian flip flop

Rangkaian flip flop atau led hidup bergantian ini rangkaian yang sangat mudah di buat dan juga dengan biaya yang relatif murah . transistor BC 547 dapat DIGANTI dengan C 945 .yang lebih umum dan murah dipasaran .semua resistor 1/4 watt atau 1/8 watt terserah anda,dan capasitor minimal 16 volt .selamat mencoba
